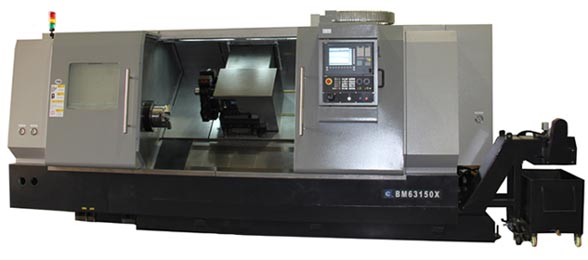

BM63150X精密車削中心
概述：
BM63150X 精密車削中心是“***數控機床與基礎制造裝備”科技重大專項2010年度課題，課題專項編號：2010ZX04001-051。
該機床采用人造花崗巖整體式斜床身結構、直線滾動導軌，大規格直驅式動靜壓主軸，精密滾珠絲杠副?？煽啃灾笜?biāo)MTBF≥900小時以上。
機床適用于汽車、航空等領域高精度零件加工。
項 目 單位 BM63150X 加工 范圍 床身上回轉直徑 mm Φ800 床鞍上回轉直徑 mm Φ600 車削直徑 mm Φ630 車削長度 mm 1500 主軸 液壓卡盤直徑 mm Φ250（10″） 主軸頭型式 A2-8（GB/T5900.1） 主軸通孔直徑 mm Φ105 主軸軸承直徑 (前/后) mm Φ160/Φ140 主軸轉速 r/min 50-3000 主電機功率(連續/30分鐘) kW 67.4/80 主軸輸出扭矩 Nm 795 床鞍 傾斜角度 DEG 45° 移動距離 X/Z mm 385/1500 快速移動速度 X/Z m/min 24/24 伺服電機扭矩 X/Z Nm 37/37 滾珠絲杠直徑 X/Z mm Φ40/Φ50 刀架 刀位數 12 刀具尺寸 (車削/鏜孔) mm 25×25/Φ50 C軸 小控制角度 DEG 0.001 回轉刀具電機功率 kW 9.7 回轉刀具速度 r/min 3000 端銑直徑/攻絲尺寸 mm Φ25/M18 尾座 套筒直徑/行程 mm φ130/150 ******錐度 MT No. 6 精度 主軸徑向跳動 mm 0.0005 主軸周期性軸向竄動 mm 0.001 重復定位精度X/Z mm 0.003/0.003 其它 電源 kVA 100 體積（長×寬×高）(不帶排屑器) mm 5260×2607×2335 體積（長×寬×高）(帶排屑器) mm 5967×2607×2335 動靜壓主軸液壓站及油冷機、水冷機（長×寬×高） mm 4500×1500×2000 總重量?jī)糁兀ò▌?dòng)靜壓主軸液壓站及油冷機、水冷機） kg 13500（15000）
技術規格：
