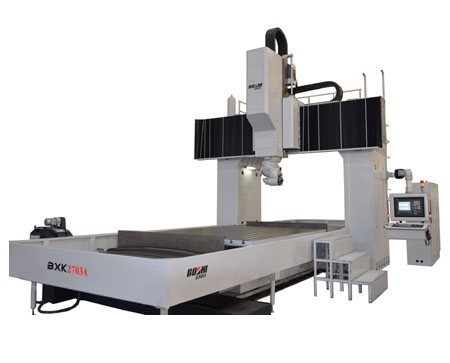

BXH龍門加工中心
概述：
本系列龍門加工中心是多功能大型制造裝備，整機采用龍門式框架結構，主要用于大型零件、模具等多品種加工，能應用于航空、航天、汽車、模具、重機、機車、造船、機電、機床、印刷、輕紡等制造行業。
機床參數：
項目 | 單位 | 18系列龍門銑床（BXK）、龍門加工中心（BXH） | ||||||
BXK1820L BXH1820L | BXK1830L BXH1830L | BXK1840L BXH1840L | ||||||
工作臺 | 工作臺面積(寬X長) | mm | 1800X2000 | 1800X3000 | 1800X4000 | |||
T型槽(數目-尺寸X間距) | mm | 9-22X180 | ||||||
允許負載 | kg | 4000 | 6000 | 10000 | ||||
主軸 | 主軸錐孔 | No. | BT50 | |||||
主電機功率(連續/30min.過載) | kW | 22/26 | ||||||
主軸轉速 | 一般銑頭 | rpm | 6000 | |||||
rpm | 6000 | |||||||
行程 | 工作臺左右行程(X) | mm | 2200 | 3000 | 4000 | |||
主軸箱前后行程(Y) | mm | 2200 | ||||||
主軸箱上下行程(Z) | mm | 1000 | ||||||
主軸端面至工作臺面距離 | mm | 250-1250 | ||||||
龍門寬度 | mm | 2200 | ||||||
進給 | X軸快速移動 | mm/min | 10000 | 8000 | 6000 | |||
Y軸快速移動 | mm/min | 10000 | ||||||
Z軸快速移動 | mm/min | 10000 | ||||||
切削進給速度 | mm/min | 5-5000 | 5-5000 | 5-5000 | ||||
刀庫 (銑床無此 項) | 刀具規格 | BT50 | BT50 | BT50 | ||||
刀庫容量 | Pcs | 40 | ||||||
換刀方式 | 雙向任意 | |||||||
ATC換刀時間 | S | 3.5S（T-T） | ||||||
刀具尺寸 | mm | φ125X400 | ||||||
刀具重量 | kg | 18 | ||||||
機床 精度 | 定位精度 | X | mm | 0.032 | 0.032 | 0.032 | ||
Y | 0.032 | |||||||
Z | 0.025 | |||||||
單向重復定位精度 | X | mm | 0.013 | 0.013 | 0.013 | |||
Y | 0.013 | |||||||
Z | 0.010 | |||||||
其它 | 機床重量 | kg | 28000 | 34000 | 38000 | |||
機床長度X 機床寬度X機床高度 | mm | 7200X3700X4800 | 9200X3700X4800 | 11200X3700X4800 | ||||
項目 | 單位 UNIT | 23系列龍門銑床（BXK）、龍門加工中心（BXH） | |||||||||
BXK2330L BXH2330L | BXK2340L BXH2340L | BXK2350L BXH2350L | BXK2360L BXH2360L | ||||||||
工作臺 | 工作臺面積(寬X長) | mm | 2300X3000 | 2300X4000 | 2300X5000 | 2300X6000 | |||||
T型槽(數目-尺寸X間距) | mm | 11-28X200 | |||||||||
允許負載 | kg | 8000 | 12000 | 15000 | 18000 | ||||||
主軸 | 主軸錐孔 | No. | BT50 | ||||||||
主電機功率 (連續/30min.過載) | kW | 22/26 | |||||||||
主軸轉速 | 一般銑頭 | rpm | 6000 | ||||||||
行程 | 工作臺左右行程(X) | mm | 3000 | 4000 | 5000 | 6000 | |||||
主軸箱前后行程(Y) | mm | 2700 | |||||||||
主軸箱上下行程(Z) | mm | 1000 | |||||||||
主軸端面至工作臺面距離 | mm | 260-1260 | |||||||||
龍門寬度 | mm | 2700 | |||||||||
進給 | X軸快速移動 | mm/min | 8000 | ||||||||
Y軸快速移動 | mm/min | 10000 | |||||||||
Z軸快速移動 | mm/min | 10000 | |||||||||
切削進給速度 | mm/min | 5-5000 | |||||||||
刀庫 (銑床無此項) | 刀具規格 | BT50 | |||||||||
刀庫容量 | Pcs | 40 | |||||||||
換刀方式 | 雙向任意 | ||||||||||
ATC換刀時間 | S | 3.5S（T-T） | |||||||||
刀具尺寸 | mm | φ125X400 | |||||||||
刀具重量 | kg | 18 | |||||||||
機床精度 | 定位精度 | X | mm | 0.032 | |||||||
Y | 0.032 | ||||||||||
Z | 0.025 | ||||||||||
單向重復定位精度 | X | mm | 0.013 | ||||||||
Y | 0.013 | ||||||||||
Z | 0.010 | ||||||||||
其它 | 機床重量 | kg | 43000 | 48000 | 53000 | 63000 | |||||
機床長度X 機床寬度X機床高度 | mm | 9500X4400X 4800 | 11600X4400 X 4800 | 14000X4400X4800 | 16500X4400 X4800 | ||||||
